Кран шаровый фланцевый с рубашкой обогрева

Назначение - предназначен для установки в качестве запорного устройства для управления материальными потоками в технологических процессах на объктах теплоэнергетики и водоснабжения, пищевой, химической, целлюлозно-бумажной, металлургической, газовой, нефтяной и других отраслей промышленности, а также в качестве составной части машин, приборов и резервуров.

Среда - среды, по отношению к которым применяемые материалы коррозионнстойки, при температуре от -40 до +200 °С

Материал корпуса - сталь 20, сталь 12Х18Н10Т, сталь 10Х17Р17М3Т, сталь 09Г2С; материал шара - сталь 40Х13, сталь 12Х18Н10Т, сталь 10Х17Р17М3Т; уплотнение - фторопласт Ф4, Ф4К20.

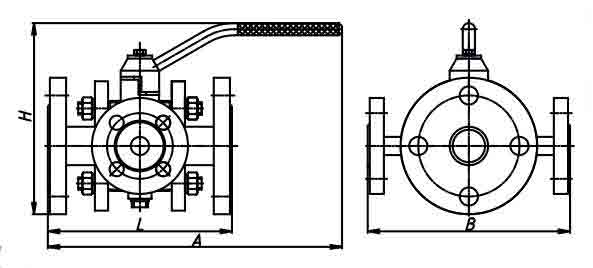

Dy	А	В	L	H	Масса
15	250	180	140	175	4,0
20	255	180	150	185	4,7
25	275	180	160	210	5,5
32	290	200	180	190	7,0
40	310	225	200	210	10,2
50	370	240	230	225	15,0
65	395	300	290	235	22,7
80	500	300	310	280	30,2
100	500	360	350	325	54,2
150	480	500	480	430	105,0
