Кран шаровый запорный стальной фланцевый

Назначение - применяется в качестве запорного устройства, полностью перекрывающего поток среды в трубопроводах.

Среда - вода, пар, газ при температуре от -30 до +150 °С

Материал корпуса - сталь 20; материал шаровой пробки - сталь 20Х13; уплотнение шаровой пробки - фторопласт-4.

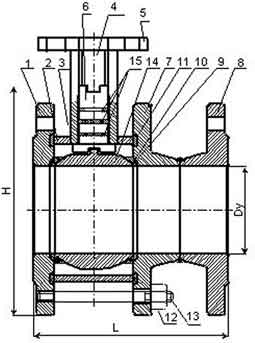

Пояснения к чертежу - п.1-фланец; п.2-корпус; п.3-стакан; п.4-палец; п.5-фланец; п.6-шток; п.7-фланец; п.8-фланец; п.9-кольцо уплотнительное пробки шаровой(2шт.); п.10-прокладка(2шт.); п.11-прокладка(2шт.); п.12-гайка(4шт.); п.13-шпилька(4шт.); п.14-пробка шаровая; п.15-кольцо уплотнительное штока(3шт.).

Dy	L	H	Масса
50	180	220 / 370	12
65	190	230 / 380	14,5
80	210	255 / 405	20
100	230	265 / 415	22
125	280	325 / 475	45
150	280	340 / 355	47
